2. Alat dan Bahan
[Kembali]
- Panel DL 2203C
- Panel DL 2203D
- Panel DL 2203S
-
Jumper
3. Rangkaian Simulasi
[Kembali]
4. Prinsip Kerja Rangkaian
[Kembali]
Flip-flop T digunakan dengan menyeimbangkan keadaan masukan j dan masukan k menjadi satu keadaan atau satu keadaan, rangkaian ini mempunyai satu masukan dengan 2 keadaan keluaran Q dan Q', rangkaian ini akan beralih ketika masukannya 1 dan pin yang diset aktif, kondisi ini akan menyebabkan output berubah dari 0 ke 1 dan 1 ke 0 pada rangkaian cabang input B0 ke pin reset dan pin B1 ke set sedangkan B2 ke CLK atau clock. Set pin akan mempengaruhi nilai Q sedangkan reset mempengaruhi nilai Q' dan nilai T akan menjadi nilai peralihan atau konversi dari 1 ke 0 atau sebaliknya.
5. Video Rangkaian
[Kembali]

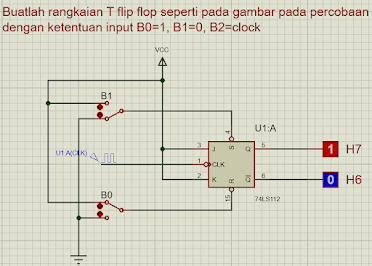

1. Analisa pengaruh input terhadap output Q dan Q'
jawab :
kondisi 1 : pada kondisi ini B0=0 terhubung ke kaki reset, B1 = 1 terhubung ke kaki S, dan kaki T don't care disini Pada Saat Percobaan T berlogika 1. karena B1=1 terhubung ke kaki S, maka mode ini disebut set dan outputnya Q=0, Q'=1
kondisi 2 : kondisi ini the B0 dan B1 memiliki input kebalikan yang mana B0=1 dan B1=0. B0 tersambung Sehingga mode reset yang Q=1,Q'= 0
kondisi 3: BO dan BI kerlogika 0, hal ini masuk ke mode terlarang, schingga output Q=1,Q' = 1
kondisi 4 : BO dan BI berlogika I, pada kondisi ini masuk ke mode toogle dimana outputnya berubah-ubah
Video simulasi klik disini
HTML klik disini
Datasheet Switch klik disini
Datasheet IC 74LS112 klik disini
