DAFTAR ISI

1. Tujuan

2. Komponen

3. Dasar teori

4. Cara kerja Rangkaian

5. Example

6. Problem

7. Soal Pilihan Ganda

8. Rangkaian Proteus

9. Video

10. Download File

1. Tujuan [kembali]

A. Mengetahui cara kerja penyearah gelombang penuh dengan sistem jembatan dan center tap (CT)

2. Komponen [kembali]

A. Dioda

Dioda adalah komponen elektronik yang memungkinkan arus listrik untuk bergerak lebih mudah dalam satu arah ( anoda -> katoda ) daripada sisi yang lainnya ( katoda -> anoda ) atau bisa di katakan menghalang arus listrik dari sisi katoda ke anoda.

B. Resistor

Resistor atau penghambat merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik.

C. Sumber Tegangan AC

Generator signal digunakan sebagai sumber tegangan AC. Frekuensi, amplitudo dan gelombang dapat di atur dengan alat ini.

D. Tranformator

Transformator berfungsi untuk menaikkan atau menurunkan tegangan AC (Alternating Current)

E. Osiloskop

Osiloskop adalah alat ukur elektronika yang fungsinya memproyeksikan bentuk sinyal listrik agar dapat dilihat dan dipelajari.

3. Dasar Teori [kembali]

Rectrifier (penyearah) adalah alat yang digunakan untuk mengubah sumber arus bolak-balik (AC) menjadi sumber arus searah (DC). Penyearah dibedakan menjadi 2 jenis, yaitu penyearah setengah gelombang dan penyearah gelombang penuh. Penyearah gelombang penuh dibedakan menjadi penyearah gelombang penuh dengan center tap (CT), dan penyearah gelombang penuh dengan menggunakan network bridge.

Network Bridge

Network bridge atau sistem jembatan yaitu dengan 4 dioda yang dihubungkan menjadi jembatan.

Input yang dihasilkan pada perioda t = 0 sampai T/2 masih memiliki polaritas pada positif. Pada siklus positif hasil polaritas jika melewati dioda ideal maka D2 dan D4 hidup dan D1 dan D3 mati. Arus melewati polaritas resistor yang sama. karena dioda ideal, maka vo = vi

Adapun dalam wilayah negatif maka D2 dan D4 mati, D1 dan D3 hidup. Hasil penting dari ini adalah arus melewati polaritas resistor yang sama yaitu di negatif. Maka dari sini menghasilkan 2 siklus yang kemudian digabungkan jadi 1 siklus penuh yang memiliki input dan output tegangan.

Karena sekarang menjadi 1 siklus penuh yang terdiri dari sistem setengah gelombang yang keduanya sama, maka hasil dc menjadi double :

Jika silikon dijadikan pengganti dioda ideal, maka berlaku hukum kirchoff tegangan disekitar area yang berkonduksi,

Nilai puncak dari tegangan V0 adalah

2. Center-Tapped Transformer

Penyearah gelombang penuh kedua yang populer muncul pada Gambar 2.60 dengan hanya dua dioda tetapi membutuhkan transformator pusat-sentuh (CT) untuk membentuk sinyal input di setiap bagian dari sekunder dari transformator. Selama bagian positif dari v i diterapkan ke primer

transformator, jaringan akan muncul seperti yang ditunjukkan pada Gambar. 2.61 dengan pulsa positif setiap bagian dari kumparan sekunder. D1 mengasumsikan hubungan pendek yang setara dan D2 ekuivalen rangkaian terbuka, sebagaimana ditentukan oleh tegangan sekunder dan arus yang dihasilkan arah. Tegangan output muncul seperti yang ditunjukkan pada Gambar. 2.61.

Selama bagian negatif dari input jaringan muncul seperti yang ditunjukkan pada Gambar. 2.62, membalikkan peran dioda tetapi mempertahankan polaritas yang sama untuk tegangan melintasi beban resistor R. Efek bersih output yang sama dengan yang muncul pada Gambar. 2.57 dengan level dc yang sama.

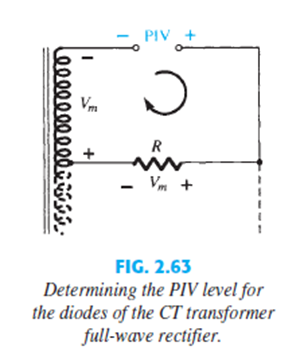

Jaringan Gambar 2.63 akan membantu kami menentukan PIV bersih untuk setiap dioda untuk ini penyearah gelombang penuh. Memasukkan tegangan maksimum untuk tegangan sekunder dan Vm sebagai muatan oleh hasil loop bagian dalam, dan

4. Cara Kerja Rangkaian [kembali]

1. Bridge Network

Pada sistem jembatan terdapat sumber tegangan AC. Dalam keadaan siklus positif maka dioda D1 dan D4 dapat menghantarkan atau dilewati arus karena kedua dioda ini pada posisi bias maju. Sedangkan dioda D2 dan D3 akan berada pada posisi bias mundur sehingga tidak akan dapat dilewati arus. Dalam keadaan siklus negatif pun maka sebaliknya

2. Center-Tapped Transformer

Fungsi dari transformator CT tersebut untuk menghasilkan dua buah signal sinus dengan fase yang berkebalikan. Satu lilitan akan menghasilkan fase yang sama dengan signal input dan satu lilitan lainnya akan menghasilkan fase yang berkebalikan dengan signal input.

5. Example [kembali]

1. Berapa Tegangan DC output pada sistem jembatan 4 dioda jika Vm adalah 15 V …

Penyelesaian :

Untuk menghitung DC output, maka digunakan Vm x 0,636.

Maka, 15 x 0,636 = 9,54 V

Sirkuit ini dirancang untuk menghasilkan 12 V d.c ke 1Ω

memuat. Dioda zener yang dipilih untuk sirkuit adalah 1N4740A. Dioda ini memiliki Tegangan Zener 10 V dan Nilai Arus Zener 25 mA pada 10 V. Transisitor Bi-polar yang dipilih adalah ZXTN25100BFHTA yang memiliki nilai hfe 100 dan arus kolektor maksimum 3A. Lembar data untuk dioda zener dan BJT yang dipilih dirujuk di bagian referensi tugas. Perhitungan untuk rangkaian adalah sebagai berikut.pembahasan
